Paruoštas betono maišytuvas

PRO siūlo paruoštas betono maišykles

Ready Mix betono maišyklė su didelio efektyvumo maišymo sistemomis, sukurta cemento ir betono darbams. Pasižymi unikalia Planetinio judėjimo mechanizmas, įrenginys sujungia revoliucinius ir sukamuosius judesius, kad būtų užtikrintas kruopštus, vienalytis didelio klampumo medžiagų maišymas, pašalinamos negyvosios zonos ir padidinamas bendras gamybos efektyvumas.

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

Funkcija

Paruošto betono maišyklės gamyklos branduolys yra maišytuvas, kuris visų pirma veikia priverstinio maišymo principu maišymas. Dviejų velenų horizontalus maišytuvas yra absoliutus pramonės standartas, išsiskiriantis greitu ir vienodu maišymo galimybės, didelis pritaikomumas ir išskirtinis atsparumas dilimui – visa tai papildo visiškai automatizuotos darbo eigos ir ekologiško dizaino ypatybės.

gatavo betono maišyklės pagrindinės savybės:

Pagrindiniai modeliai ir veikimo principai

Dviejų velenų horizontalus priverstinis maišytuvas yra pramonės etalonas. Du horizontalūs velenai sukasi priešingai kryptys, sukuriančios intensyvią turbulenciją ir trimatį šlyties srautą, kad būtų pasiektas vienodas mišinys vos per 30–60 sekundžių vienai partijai. Ši konstrukcija yra suderinama su daugybe betono tipų, įskaitant standartinius, didelio našumo ir sauso kietumo mišiniai.

Homogeniškumas ir tikslumas

Priverstinis šlyties maišymas užtikrina vienodą užpildų padengimą cementinėmis medžiagomis. Kartu su dideliu tikslumu svėrimo sistemos (±0,5 %), tai garantuoja pastovų betono stiprumą ir nuosmukį, kartu užtikrinant pilną proceso atsekamumas.

Patvarumas ir priežiūra

Įdėklo plokštės ir maišymo mentės yra pagamintos iš daug chromo turinčių, dilimui atsparių lydinių. Daugiasluoksnis veleno galas sandarikliai apsaugo nuo srutų nuotėkio, o nepridegančios konstrukcijos sumažina medžiagos kaupimąsi, taip pailgindamos tarnavimo laiką ir sumažinant priežiūros išlaidas.

Efektyvumas ir automatizavimas

Išleidimo sklendės (veikiančios hidraulinėmis arba pneumatinėmis sistemomis) palaiko kelių pakopų atidarymo reguliavimą. An integruotas PLC ir centrinė valdymo sistema automatizuoja visą darbo eigą – nuo partijų sumaišymo iki maišymo iškrovimas – užtikrina greitą reagavimo laiką ir sumažina partijų paklaidas.

Ekologiškumas ir prisitaikymas

Funkcijos, pvz., uždaros agregatų talpyklos, impulsinės dulkių surinkimo sistemos, nuotekų perdirbimas ir aukšto slėgio valymo galimybės užtikrina atitikimą žaliosios statybos standartams. Modulinė konstrukcijos konstrukcija palengvina lengvas montavimas ir išplėtimas, leidžiantis sistemą lengvai pritaikyti įvairiems gamybos pajėgumams ir projekto scenarijai.

Taikymas

Twin-Shaft: komercinės betono gamyklos, didelio masto infrastruktūros projektai; didelis efektyvumas, universalumas ir ilgaamžiškumas.

Vertikalaus veleno planetinis: surenkamieji komponentai, UHPC, spalvotas betonas ir pluoštu armuotas betonas; pristato aukštesnis homogeniškumas.

Būgno tipas (laisvas kritimas): nedidelio masto kaimo projektai, plastikinis betonas su dideliais užpildais; tačiau siūlo mažą kainą homogeniškumas ir efektyvumas yra riboti.

Gamybos detalės

I. Maišymo sistema (pagrindinė veikimo zona)

Struktūriniai komponentai: dvigubi lygiagrečiai horizontalūs velenai + supaprastintos maišymo svirties + reguliuojamos maišymo mentės + lankiniai įdėklai / Galiniai įdėklai. Du velenai sukasi priešingomis kryptimis – arba vienodu greičiu, arba skirtingu greičiu – generuodami a trimatis turbulentinis šlyties laukas, tolygiai susimaišantis per 30–60 sekundžių. Daugiakampis dizainas rankenos ir peiliai neleidžia medžiagai kauptis ant velenų ir neleidžia medžiagai prilipti.

Medžiagos ir kietumas: įdėklai ir peiliai yra išlieti iš didelio chromo dėvėjimuisi atsparaus legiruotojo geležies (HRC ≥ 54–58; smūgis Reikšmė ≥ 7,0 N·m/mm²). Maišymo velenai yra vientisai kalti iš Nr. 45 anglies konstrukcinio plieno arba legiruotojo plieno; velenas skersmuo svyruoja nuo 120 mm (modeliui JS1000) iki 180 mm (modeliui JS3000), priklausomai nuo konkretaus modelio. Komponentai yra sujungti varžtais, leidžiančiais savarankiškai pakeisti susidėvėjusias dalis; įdėklų tarnavimo laikas gali viršyti 40 000 partijų.

Tipiniai parametrai

II. Veleno galo sandarinimas + tepimo sistema (raktas į nuotėkio prevenciją ir ilgaamžiškumą)

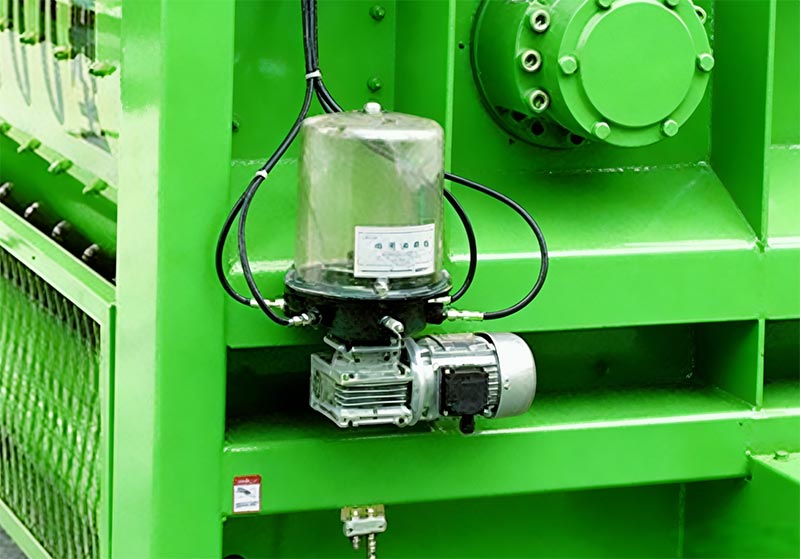

Keli veleno galo sandarikliai: Pramonės standartinę konfigūraciją sudaro plūduriuojančių alyvos sandariklių derinys, aukšto slėgio tepalo sandarikliai ir oro sandarikliai (pagal Vokietijos gamintojų BHS ir SICOMA konstrukciją). Turėdama automatinį riebalų įpurškimą ir nepriklausomą oro tiekimo grandinę, ši sistema efektyviai izoliuoja cementą srutos ir dulkės, taip išvengiant veleno galo susidėvėjimo ir srutų nuotėkio. Sistema taip pat aprūpinta signalizacija sandariklio gedimas, suaktyvinantis automatinį išjungimą, siekiant apsaugoti įrangą įvykus anomalijai. Centralizuotas Tepimo sistema: turi elektrinį tepalo siurblį, suporuotą su progresyviais skirstytuvais, tiekiančiais pagal laiką ir matuojamus visų guolių ir sandarinimo paviršių sutepimas. Tepalo slėgis siekia 10–15 MPa, pašalinant nelygumus dažnai siejamas su rankiniu tepimu. Įrengta alyvos lygio ir slėgio stebėjimo funkcija, sistema įjungia an automatinis pavojaus signalas pritrūkus riebalų, taip sumažinant betono užteršimo riebalais riziką sumaišyti.

III. Vairavimo sistema

Naudojami dvigubi planetinės pavaros reduktoriai (kiekvienas tiesiogiai suporuotas su varikliu), pasižymintis kompaktiška konstrukcija, minimaliu atstumas, didelis sukimo momentas ir žemas triukšmo lygis (≤85 dB). Tiesioginės pavaros konstrukcija – aplenkiantys diržus – pašalina slydimą ir užtikrina ≥96% perdavimo efektyvumą. Sistema papildomai aprūpinta apsauga nuo perkrovos ir temperatūros stebėjimas, siekiant išvengti variklio perdegimo dėl užstrigimo.

IV. Iškrovimo ir maitinimo sistemos

Hidrauliniai išleidimo vartai: turi tris reguliuojamas atidarymo padėtis, varomas hidrauliniu būdu, kad būtų sklandžiai, be smūgių operacija. Rankinė avarinė rankena įtraukta kaip standartinė funkcija, skirta naudoti nutrūkus elektrai arba hidraulinei sistemai nesėkmes. Vartų stakta yra su alyvai atspariais, dilimui atspariais guminiais tarpikliais, kuriuos galima greitai ir lengvai pakeisti. Iškrovimo trukmė yra programuojama, kad tilptų įvairias priimančias transporto priemones.

Tiekimo sistema: bunkeris pagamintas iš sutirštinto, dilimui atsparaus plieno plokščių, galimos bet kurios keltuvu arba juostiniu konvejeriniu padavimo mechanizmu. Įrengtas eigos jungikliai ir avarinio stabdymo funkcija, kad būtų išvengta Per daug apvijos, bunkeris turi uždarą konstrukciją, kad sumažintų dulkių susidarymą.

V. Svėrimo sistema (tikslumas lemia betono kokybę)

Nepriklausomi svėrimo bunkeriai: užpildai, cementas, lakieji pelenai, vanduo ir priedai sveriami atskirai. atskiri skyreliai. Didelio tikslumo slėgio tipo apkrovos elementai (0,02 % FS tikslumas) palaiko dviejų pakopų svėrimą procesas – derinant stambius ir smulkius matavimus – siekiant didesnio tikslumo. Svėrimo tikslumo tikslai yra **±0,3–±0,5 % cementas, vanduo ir priedai, o ±1 % užpildams**. Sistemoje yra apsaugos nuo smūgių buferiniai įtaisai momentinės perkrovos dėl apkrovos elementų pažeidimo.

Automatinis kompensavimas: PLC valdiklis realiu laiku atlieka pataisymus, kad kompensuotų medžiagų sukeltas klaidas laisvą kritimą, temperatūros svyravimus ir drėgmės lygį, taip užtikrinant kiekvienos betono partijos nuoseklumą. Visi duomenys įrašomi viso proceso metu, užtikrinant visišką atsekamumą.

VI. Elektros ir valdymo sistemos

Pagrindinę sistemą sudaro PLC, integruotas su pramoniniu kompiuteriu (paprastai naudojant tokius prekės ženklus kaip Siemens arba Schneider), palaiko tris darbo režimus: automatinį, pusiau automatinį ir rankinį. Žmogaus ir mašinos sąsaja (HMI) rodo pagrindinius parametrus, įskaitant maišymo ciklo trukmę, sukimosi greitį, temperatūrą, partijų svorį ir aliarmą pranešimai. Sistema gali saugoti daugiau nei 100 skirtingų konkrečių receptų, leidžiančių akimirksniu atšaukti per a vieno paspaudimo komanda.

Saugos funkcijos: Apima apsaugą nuo nuotėkio, apsaugą nuo perkrovos, avarinio stabdymo blokavimą ir vartų ribą apsauga. Numatyta nuotolinio stebėjimo sąsaja, palengvinanti integraciją su centrine valdymo sistema visa betono gamykla.

VII. Aplinkos apsauga ir konstrukcijų projektavimas

Aplinkos konfigūracija: turi visiškai uždarą korpusą kartu su impulsinio purškimo maišelio filtro dulkių surinkėju (užtikrinant, kad dulkių emisija liktų ≤ 10 mg/m³). Integruota vidinė aukšto slėgio valymo sistema, su valymu nuotekos nukreipiamos atgal į nusodinimo rezervuarą perdirbimui. Efektyviai įtrauktas triukšmo mažinimo gaubtas sumažinti veikimo triukšmo lygį.

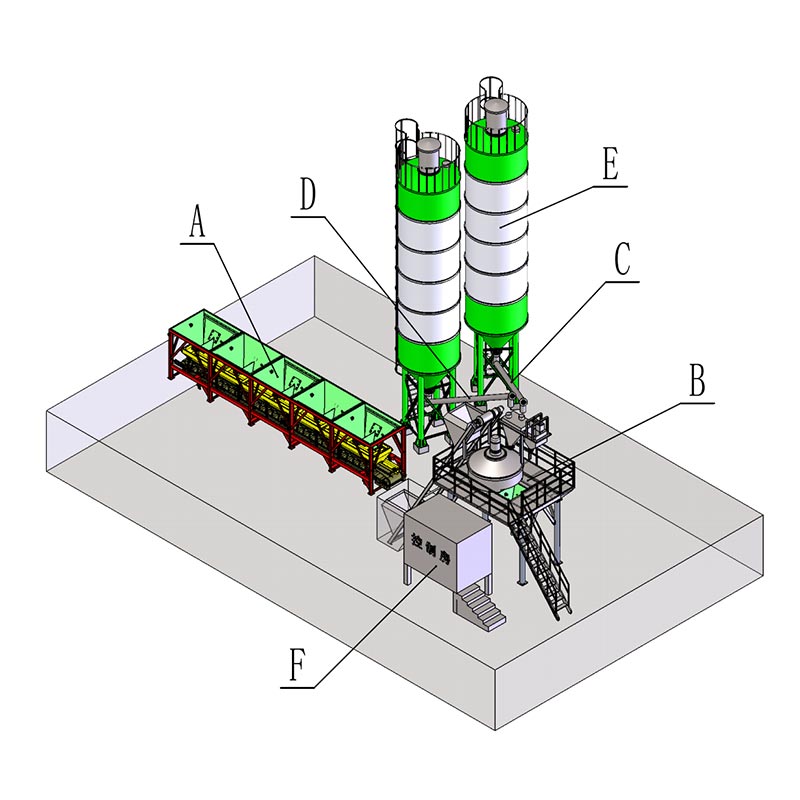

Modulinė struktūra: visa mašina yra suskirstyta į atskirus modulius - konkrečiai maišymo įrenginį, išleidimo įrenginį, svėrimo blokas ir elektrinė valdymo spinta – palengvinti gamyklos paruošimą, kėlimą vietoje ir greitą įrengimas. Konstrukcinis karkasas pagamintas iš suvirinto profilio plieno, apdoroto smėliasrove nuo rūdžių pašalinimas ir padengtas epoksidiniu gruntu ir viršutiniu sluoksniu, kad būtų užtikrintas didesnis atsparumas korozijai.

VIII. Papildoma informacija: Vertikalaus veleno planetinis maišytuvas (aukštos klasės taikymas)

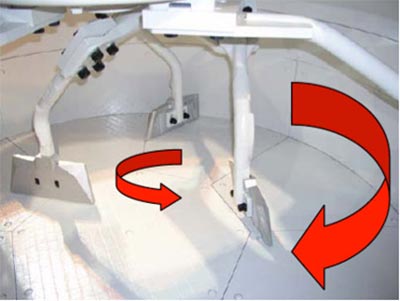

Idealiai tinka naudoti su itin didelio efektyvumo betonu (UHPC), spalvotu betonu ir pluoštu armuoto betonu. Maišymas trajektorija sujungia planetinį sukimąsi su savaiminiu sukimu, užtikrindama „negyvosios zonos be“ maišymo aplinką ir homogeniškumas per trumpesnį laiką (paprastai 20–30 sekundžių). Įdėklo plokštės ir maišymo mentės yra pagamintos iš a volframo karbido kompozitinė medžiaga, kurios tarnavimo laikas žymiai pailgėja, tačiau kaina didesnė nei dviejų velenų maišytuvai. Dėl didesnio sukimosi greičio ši sistema reikalauja tvirtesnių aušinimo ir tepimo mechanizmų.

IX. Pagrindiniai priėmimo kriterijai

Maišymo tolygumas: Skiedinio tankio nuokrypis maišyto betono partijoje turi būti ≤ 0,8%.
Maišymo ciklo laikas: modeliui JS2000 standartinis ciklo laikas yra 35–45 sekundės vienai partijai (įskaitant padavimą, maišymą ir iškrovimą).
Sandarinimo efektyvumas: Po 8 valandų nepertraukiamo veikimo iš veleno galų neturi nutekėti betono srutos.
Triukšmo lygis: Triukšmo lygis, išmatuotas 1 metro atstumu nuo mašinos, turi būti ≤ 85 dB (A).
